Các thành phần của hệ thống lưu trữ năng lượng pinlà những khối xây dựng của một dự án lưu trữ năng lượng đáng tin cậy. Những bộ phận này ảnh hưởng trực tiếp đến sự an toàn, hiệu suất và lợi tức đầu tư (ROI) của bạn. Đối với các nhà đầu tư, một BESS tốt không chỉ là một chiếc hộp có thông số kỹ thuật. Giá trị thực nằm ở bên trong vỏ bọc.
Để đưa ra quyết định mua hàng hợp lý, chúng ta cần "xem xét kỹ càng" và xem các hệ thống con này hoạt động cùng nhau như thế nào.
Dưới đây là 8 thành phần cốt lõi của hệ thống lưu trữ năng lượng pin.
Hệ thống pin
cáchệ thống pinlà thành phần quan trọng nhất của Hệ thống lưu trữ năng lượng pin, chịu trách nhiệm lưu trữ năng lượng và xác định tổng công suất, nền điện áp và thời gian phóng điện của hệ thống.
Về mặt cấu trúc, nó tuân theo kiến trúc phân lớp - từ ô, mô-đun đến giá đỡ - tạo thành một nền tảng năng lượng có thể mở rộng và có thể định cấu hình.
1. Cấu trúc phân cấp
- Pin tế bào – Đơn vị năng lượng nhỏ nhất. Tính chất hóa học và tính nhất quán của chúng quyết định sự an toàn và tuổi thọ.
- Mô-đun – Các tế bào được lắp ráp thành các đơn vị tiêu chuẩn hóa để ổn định cấu trúc và tích hợp điện.
- Giá đỡ – Nhiều mô-đun xếp chồng lên nhau để tạo thành các khối năng lượng có thể mở rộng.
Thiết kế phân lớp này cho phép cấu hình công suất và điện áp linh hoạt.
2. Cấu hình điện
Giá đỡ pin có thể được kết nối trong:
- Dòng → để tăng điện áp hệ thống
- Song song → để tăng tổng công suất
3. Khả năng mở rộng và tác động của hệ thống
Kiến trúc pin mô-đun cho phép:
- Mở rộng năng lượng bằng cách thêm giá đỡ
- Mở rộng quy mô công suất bằng cách phù hợp với công suất PCS
- Triển khai linh hoạt từ C&I đến các dự án có quy mô{0}}tiện ích
💡Mẹo quyết định mua hàng
Là thành phần đắt nhất trong BESS (khoảng 60% chi phí), việc lựa chọn không nên chỉ tập trung vào giá ban đầu. Hãy chú ý hơn đến ba chỉ số chính xác định giá trị-lâu dài:
1. Vòng đời (@80% DoD): Đây là thước đo chính xác về "thời lượng pin sẽ kéo dài". Tuổi thọ chu kỳ cao (ví dụ: 5,000+ chu kỳ) có nghĩa là tránh được việc "tăng cường pin" tốn kém giữa chừng cho một dự án kéo dài 10-15 năm.
2. Mật độ năng lượng: Điều này xác định "hiệu quả dấu chân" của dự án. Trong các kịch bản C&I có không gian hạn chế, mật độ năng lượng cao nghĩa là bạn có thể lắp đặt nhiều công suất hơn trong một khu vực nhỏ hơn.
3. Lịch Đời Sống: Pin cũ ngay cả khi không sử dụng. Việc tập trung vào số liệu này sẽ đảm bảo pin duy trì được dung lượng có thể sử dụng trong suốt thời gian bảo hành.

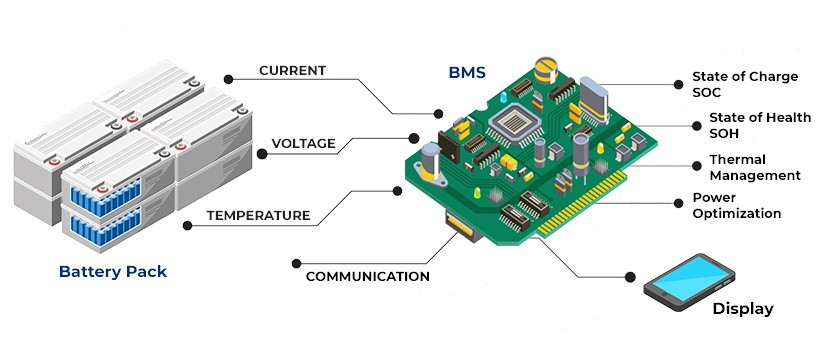

Hệ thống quản lý pin (BMS)
Hãy nghĩ vềHệ thống quản lý pin (BMS)như bộ não đằng sau pin. Công việc của nó là liên tục theo dõi tình trạng hoạt động của pin và can thiệp khi có điều gì đó không ổn.
Giám sát và bảo vệ
BMS giám sát các thông số quan trọng của pin, bao gồm điện áp, dòng điện, nhiệt độ, Trạng thái sạc (SoC) và Trạng thái sức khỏe (SoH).
Khi phát hiện tình trạng bất thường, BMS có thể hạn chế hoạt động hoặc cách ly phần pin bị ảnh hưởng. Điều này ngăn ngừa các vấn đề như sạc quá mức, quá nhiệt và thoát nhiệt.
Cân bằng và kiểm soát tế bào
Các tế bào pin không bị lão hóa với tốc độ như nhau. BMS cân bằng các tế bào để giữ mức sạc ổn định. Điều này giúp nâng cao dung lượng sử dụng, duy trì sự an toàn và kéo dài tuổi thọ pin.
Phối hợp hệ thống
BMS chia sẻ dữ liệu vận hành với PCS và EMS. Họ cùng nhau quản lý việc sạc, xả và phản hồi lỗi trong BESS.
Hệ thống chuyển đổi nguồn (PCS) / Biến tần lai
cácHệ thống chuyển đổi năng lượng (PCS), còn được gọi là biến tần lai, kết nối hệ thống pin với lưới điện hoặc tải điện. Nó chuyển đổi năng lượng DC được lưu trữ thành nguồn AC có thể sử dụng được và cho phép trao đổi năng lượng được kiểm soát trong BESS.
Chuyển đổi năng lượng hai chiều
Pin BESS hoạt động ở nguồn DC, trong khi hầu hết các cơ sở và lưới điện đều sử dụng nguồn AC.
PCS cho phép chuyển đổi hai chiều:
- DC → AC để cung cấp cho tải hoặc xuất điện vào lưới
- AC → DC để sạc pin
Điều này cho phép sạc và xả linh hoạt trong các điều kiện hoạt động khác nhau.
Kiểm soát công suất và phản hồi nhanh
PCS điều chỉnh công suất đầu ra, điện áp và tần số theo thời gian thực.
Bằng cách nhận lệnh từ BMS hoặc EMS, nó có thể nhanh chóng điều chỉnh công suất đầu ra thành:
- Đáp ứng với những thay đổi tải
- Hỗ trợ ổn định lưới điện
- Thực hiện chiến lược cạo râu cao điểm hoặc năng lượng dự phòng
Tích hợp và cấu hình hệ thống
Tùy thuộc vào thiết kế dự án, kiến trúc PCS có thể như sau:
- AC-hệ thống ghép nối pin - và nguồn tái tạo được kết nối ở phía AC
- Pin -hệ thống ghép nối DC - được kết nối trực tiếp với bus DC dùng chung thông qua bộ biến tần lai
Một bảng tóm tắt trực quan hơn:
| Tính năng | AC-Hệ thống ghép nối | Hệ thống ghép nối DC{0}} |
| Điểm kết nối | Pin và PV được ghép nối ở phía AC | Pin và PV được ghép nối ở phía DC |
| Kịch bản ứng dụng | Trang bị thêm bộ lưu trữ cho hệ thống PV hiện có | Dự án lưu trữ-xây dựng PV + mới |
| Hiệu quả hệ thống | Thấp hơn một chút (DC sang AC, sau đó quay lại DC để sạc) | Cao hơn (PV DC có thể sạc pin trực tiếp, giảm tổn thất chuyển đổi) |
| Trị giá | Tương đối thấp hơn, dễ dàng hơn cho việc trang bị thêm | Đầu tư ban đầu cao hơn nhưng lợi nhuận tổng thể có khả năng tốt hơn |
Hệ thống quản lý năng lượng (EMS)
cácHệ thống quản lý năng lượng (EMS)là thành phần chính của Hệ thống lưu trữ năng lượng pin, kiểm soát thời điểm sạc và xả pin. Nó biến dung lượng pin thành một chiến lược vận hành thực sự, dựa trên nhu cầu của địa điểm, tín hiệu lưới điện và giá năng lượng.
Lập kế hoạch và kiểm soát năng lượng
Các chức năng điển hình bao gồm:
- Tính phí trong khoảng thời gian-nhu cầu thấp hoặc-giá thấp
- Xả hàng trong thời gian nhu cầu cao điểm
- Quản lý biến động tải và sẵn sàng sao lưu
👉Điều này đảm bảo năng lượng được sử dụng đúng lúc chứ không chỉ đơn giản là khi có sẵn.
Phối hợp trên toàn hệ thống
EMS kết nối tất cả các hệ thống con chính và giữ cho chúng hoạt động cùng nhau.
Nó liên tục trao đổi dữ liệu với:
- Trạng thái pin BMS - và giới hạn an toàn
- Thực thi và phản hồi nguồn PCS -
- Các tín hiệu bên ngoài như nhu cầu lưới điện, phụ tải hoặc thế hệ tái tạo
👉Thông qua sự phối hợp này, toàn bộ BESS hoạt động như một hệ thống thống nhất thay vì các thành phần độc lập.
Tối ưu hóa hiệu suất
Bằng cách phân tích dữ liệu vận hành, tín hiệu lưới điện và giá điện, EMS tối ưu hóa hoạt động của hệ thống theo thời gian.
Điều này giúp đạt được:
- Chi phí năng lượng thấp hơn
- Cải thiện việc sử dụng năng lượng tái tạo
- Hiệu suất hệ thống và ROI dự án cao hơn
Hệ thống thông tin liên lạc
cáchệ thống thông tin liên lạcliên kết tất cả các hệ thống con BESS và hỗ trợ trao đổi dữ liệu trong quá trình hoạt động. Nó cho phép pin, BMS, PCS và EMS chia sẻ thông tin và làm việc cùng nhau.
Các chức năng chính của nó bao gồm:
- Giao tiếp dữ liệu theo thời gian thực- giữa các thành phần hệ thống
- Giám sát và chẩn đoán từ xa
- Cảnh báo hệ thống, báo cáo trạng thái và theo dõi hiệu suất
Hệ thống điều khiển
Hệ thống điều khiển đóng vai trò là trung tâm chỉ huy-thời gian thực của BESS. Nó đảm bảo tất cả các hệ thống con tuân theo các lệnh vận hành và phối hợp với nhau một cách an toàn trong quá trình vận hành thực tế.
Trách nhiệm chính của nó bao gồm:
- Phối hợp tín hiệu điều khiển giữa BMS, PCS và các hệ thống con khác
- Thực hiện logic bảo vệ trong quá trình sạc, xả hoặc điều kiện lỗi
- Duy trì hoạt động ổn định của hệ thống khi có tải động hoặc thay đổi lưới điện
Bộ điều khiển cũng giao tiếp với các thiết bị bên ngoài như đồng hồ đo, máy biến áp hoặc nền tảng giám sát, cho phép tích hợp và điều khiển hệ thống một cách đáng tin cậy.
Bộ điều khiển đảm bảo "Tính khả dụng của hệ thống". Bằng cách quản lý liền mạch quá trình chuyển đổi giữachế độ lưới-được gắn và tắt-lưới, nó ngăn ngừa thời gian ngừng hoạt động tốn kém cho các cơ sở công nghiệp, nơi mà ngay cả việc mất điện 5 phút cũng có thể gây ra tổn thất sản xuất đáng kể.
Bài đọc liên quan:Bật-Lưới so với Tắt-Lưới so với Hệ thống năng lượng mặt trời kết hợp
HVAC (Hệ thống quản lý nhiệt)
Hệ thống HVAC-về cơ bản là thiết lập quản lý nhiệt-có trách nhiệm kiểm soát nhiệt độ bên trong vỏ hoặc hộp chứa pin. Công việc chính của nó là đảm bảo pin luôn hoạt động trong vùng nhiệt độ an toàn.
Khi pin hoạt động, chúng liên tục tạo ra nhiệt. Quản lý lượng nhiệt này trở nên quan trọng, đặc biệt là tronghệ thống lưu trữ năng lượng lithium, trong đó hiệu suất phụ thuộc rất nhiều vào độ ổn định nhiệt độ. Khi nhiệt độ tăng quá cao hoặc trở nên không đồng đều trên toàn hệ thống, hiệu suất sẽ giảm, độ lão hóa của pin tăng nhanh và rủi ro về an toàn tăng lên.
Các chức năng chính của nó bao gồm:
- Duy trì nhiệt độ ổn định và đồng đều trên các mô-đun pin
- Loại bỏ nhiệt dư thừa sinh ra trong quá trình sạc và xả
- Ngăn chặn hiện tượng quá nhiệt trong điều kiện-tải cao hoặc môi trường-cao
Trong quá trình cài đặt BESS trong thế giới thực-, việc quản lý nhiệt thường có hai phương pháp chính:làm mát bằng không khí hoặc làm mát bằng chất lỏng. Cả hai đều được thiết kế để hút nhiệt ra khỏi hệ thống và giữ cho mọi thứ hoạt động trong phạm vi nhiệt độ ổn định.
| Tính năng | Làm mát không khí | Làm mát bằng chất lỏng |
| Hiệu suất truyền nhiệt | Thấp hơn (Dựa vào sự đối lưu không khí) | Cao cấp (Đồng đều trong phạm vi ±3 độ) |
| Độ đồng đều nhiệt độ | Temperature variance usually >5 độ | Cao cấp (Đồng đều trong phạm vi ±3 độ) |
| Mật độ năng lượng | Thấp hơn (Yêu cầu ống dẫn khí cồng kềnh) | Cực cao (Tiết kiệm tới 30% dung lượng) |
| Tiêu thụ năng lượng | Cao hơn (Quạt chạy ở tốc độ cao) | Thấp hơn (Làm mát chính xác giúp giảm tải phụ) |
| Cấp độ bảo vệ | Đơn giản nhưng dễ bám bụi/ẩm | Cao hơn (IP{0}}) (Hệ thống kín dành cho môi trường khắc nghiệt) |
| Tốt nhất cho | C&l nhỏ, tốc độ-thấp | Tiện ích-quy mô, Công suất-cao, Khí hậu khắc nghiệt |
Trong khi Làm mát bằng không khí có mức đầu tư ban đầu thấp hơn thì Làm mát bằng chất lỏng đang nhanh chóng trở thành tiêu chuẩn của ngành. Bằng cách duy trì phạm vi nhiệt độ chặt chẽ hơn, hệ thống làm mát bằng chất lỏng-có thể kéo dài tuổi thọ của pin lên tới 20%, cải thiện đáng kể-Lợi tức đầu tư (ROI) dài hạn cho chủ sở hữu tài sản.
Hệ thống phòng cháy chữa cháy
Hệ thống phòng cháy chữa cháy phát hiện các sự kiện nhiệt bất thường ở giai đoạn đầu và phản ứng nhanh chóng để ngăn chặn cháy lan.
Trong khi các hệ thống như BMS và HVAC giảm thiểu rủi ro vận hành thì hệ thống phòng cháy chữa cháy chủ động ngăn chặn sự cố nếu xảy ra tình trạng bất thường.
Các chức năng chính của nó bao gồm:
- Phát hiện các dấu hiệu cảnh báo sớm như khói, thoát khí, nhiệt độ tăng bất thường
- Liên tục theo dõi các điều kiện bao vây để phát hiện rủi ro thoát nhiệt
- Tự động kích hoạt cơ chế chữa cháy khi có yêu cầu
Hệ thống phòng cháy chữa cháy BESS hiện đại thường sử dụng tính năng phát hiện nhiều-cảm biến để xác định các mối nguy hiểm sớm hơn các phương pháp cảm biến đơn-truyền thống, cho phép có nhiều thời gian hơn để cách ly và ngăn chặn.
Như đã nêu chi tiết ở trên, Hệ thống lưu trữ năng lượng pin hiệu suất cao không chỉ là tập hợp các bộ phận mà còn là một hệ sinh thái được tinh chỉnh.
- Hệ thống Pin và BMS cung cấp nền tảng về công suất và độ an toàn.
- PCS và Bộ điều khiển hệ thống đóng vai trò là cầu nối, quản lý dòng năng lượng động.
- EMS đóng vai trò là trí thông minh, tối ưu hóa mọi chu trình để đạt được lợi nhuận kinh tế tối đa.
- Hệ thống HVAC, Phòng cháy chữa cháy và Truyền thông cung cấp môi trường và an ninh cần thiết cho toàn bộ kiến trúc.
Khi tất cả các bộ phận của mộtHệ thống lưu trữ năng lượng pinđược thiết kế để hoạt động đồng bộ, nó không còn chỉ là một tập hợp các thành phần nữa mà bắt đầu hoạt động như một phần thực sự, phản ứng nhanh của lưới. Trên thực tế, cách hệ thống hoạt động trong thời gian dài không chỉ phụ thuộc vào chất lượng của các bộ phận-mà còn phụ thuộc vào mức độ kết hợp và thử nghiệm các bộ phận đó với nhau như một thiết lập hoàn chỉnh.
Kiểu tư duy-to lớn đó đang nhanh chóng trở thành điều bình thường mới trong lĩnh vực lưu trữ năng lượng. TạiPolinovel, chúng tôi đã xây dựng các hệ thống tích hợp của mình xoay quanh ý tưởng đó-đảm bảo pin, bộ biến tần, logic điều khiển và các tính năng an toàn đều hoạt động như một đơn vị phối hợp duy nhất.
Nếu bạn đang cố gắng tìm ra cách thiết lập BESS nào phù hợp nhất cho dự án của mình, chúng tôi sẵn sàng trợ giúp. Chỉtiếp cậnvới nhóm của chúng tôi để có cuộc trò chuyện thực sự về những gì bạn cần và cách chúng tôi có thể hỗ trợ điều đó.
